自建draw.io绘图工具及添加私有GitLab存储

0 0

部署draw.io

采用docker来启动draw.io

docker run -it --rm --name="draw" -p 8080:8080 -p 8443:8443 jgraph/drawio

这样直接启动就可以使用了，我们也可以自定义draw.io，比如默认导出的URL是指向app.diagrams.net，既然我们是自建，肯定需要导出的链接指向我们的地址。有以下两种方式自定义draw.io。

通过环境变量自定义draw.io

具体查看Github页面文档

docker run -d --name=drawio \
  -p 8016:8080 \
  -e DRAWIO_BASE_URL=https://example.com:8716 \
  -e DRAWIO_VIEWER_URL=https://example.com:8716/js/viewer.min.js \
  -e DRAWIO_LIGHTBOX_URL=https://example.com:8716 \
  jgraph/drawio

通过配置文件自定义draw.io

通过 draw.io 输出的日志发现，draw.io 会通过PreConfig.js文件来加载配置

/*
    /usr/local/tomcat/webapps/draw/js/PreConfig.js
*/
(function() {
  try {
            var s = document.createElement('meta');
            s.setAttribute('content', 'default-src \'self\'; script-src \'self\' https://storage.googleapis.com https://apis.google.com https://docs.google.com https://code.jquery.com \'unsafe-inline\'; connect-src \'self\' https://*.dropboxapi.com https://api.trello.com https://api.github.com https://raw.githubusercontent.com https://*.googleapis.com https://*.googleusercontent.com https://graph.microsoft.com https://*.1drv.com https://*.sharepoint.com https://gitlab.com https://*.google.com https://fonts.gstatic.com https://fonts.googleapis.com; img-src * data:; media-src * data:; font-src * about:; style-src \'self\' \'unsafe-inline\' https://fonts.googleapis.com; frame-src \'self\' https://*.google.com;');
            s.setAttribute('http-equiv', 'Content-Security-Policy');
            var t = document.getElementsByTagName('meta')[0];
      t.parentNode.insertBefore(s, t);
  } catch (e) {} // ignore
})();
window.DRAWIO_BASE_URL = 'https://example:8716';
window.DRAWIO_VIEWER_URL = 'https://example:8716/js/viewer.min.js';
window.DRAWIO_LIGHTBOX_URL = 'https://example:8716';
window.DRAW_MATH_URL = 'math/es5';
window.DRAWIO_CONFIG = null;
urlParams['sync'] = 'manual'; //Disable Real-Time
urlParams['db'] = '0'; //dropbox
urlParams['gh'] = '0'; //github
urlParams['tr'] = '0'; //trello
urlParams['gapi'] = '0'; //Google Drive
urlParams['od'] = '0'; //OneDrive
urlParams['gl'] = '0'; //Gitlab

然后可以通过文件映射来修改启动配置

docker run -d --name=drawio \
  -p 8016:8080 \
  -v path/to/PreConfig.js:/usr/local/tomcat/webapps/draw/js/PreConfig.js \
  jgraph/drawio

使用HTTPS

jgraph/drawio镜像自带生成自签名的证书，也支持Let's Encrypt的证书，本身就可以提供HTTPS服务。我们也可以使用Nginx代理来提供HTTPS。

jgraph/drawio镜像自带

docker run -it --rm --name=drawio \
  -p 8016:8080 -p 8716:8443 \
  -e LETS_ENCRYPT_ENABLED=true \
  -e PUBLIC_DNS=example.com \
  -e ORGANISATION_UNIT=Cloud Native Application \
  -e ORGANISATION=example inc \
  -e CITY=Beijing \
  -e STATE=Beijing \
  -e COUNTRY_CODE=CN \
  jgraph/drawio

我测试了镜像自带的HTTPS启用，Let's Encrypt证书申请会有问题，应该还需要自己手动添加DNS校验记录等，还会报Permission denied权限不足的错误（可使用root运行解决，--user root），而自签名的证书浏览器报不安全。故还是推荐使用nginx代理的方式，也便于统一管理证书。

Nginx代理

server {
  listen 8716 ssl http2;
  listen [::]:8716 ssl http2;
  server_name  _;
  ssl_certificate     path/to/public.crt;
  ssl_certificate_key path/to/private.key;
  error_log /var/log/nginx/drawio_error.log error;
  access_log /var/log/nginx/drawio_access.log combined;

  location / {
    proxy_set_header Host $http_host;
    proxy_set_header X-Real-IP $remote_addr;
    proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
    proxy_set_header X-Forwarded-Proto $scheme;
    proxy_set_header X-NginX-Proxy true;
    proxy_set_header Upgrade $http_upgrade;
    proxy_set_header Connection "upgrade";
    proxy_pass http://127.0.0.1:8016/;
  }
}

添加私有GitLab存储

私有GitLab存储是可选的，默认使用本地磁盘存储或者浏览器存储就行。

draw.io 本身支持GitLab/GitHub等存储，也是支持自建的私有GitLab，为了完全本地化部署，必然得选择私有GitLab。

具体实现参考Github上这个Issue和self-contained文档

需要配置以下三个配置，通过前面介绍的注入环境变量或者直接配置PreConfig.js都可以。

  • DRAWIO_GITLAB_ID: Your Gitlab ID
  • DRAWIO_GITLAB_SECRET: Your Gitlab Secret
  • DRAWIO_GITLAB_URL: Your Gitlab URL, for example, https://gitlab.com/oauth/token when the gitlab.com is used

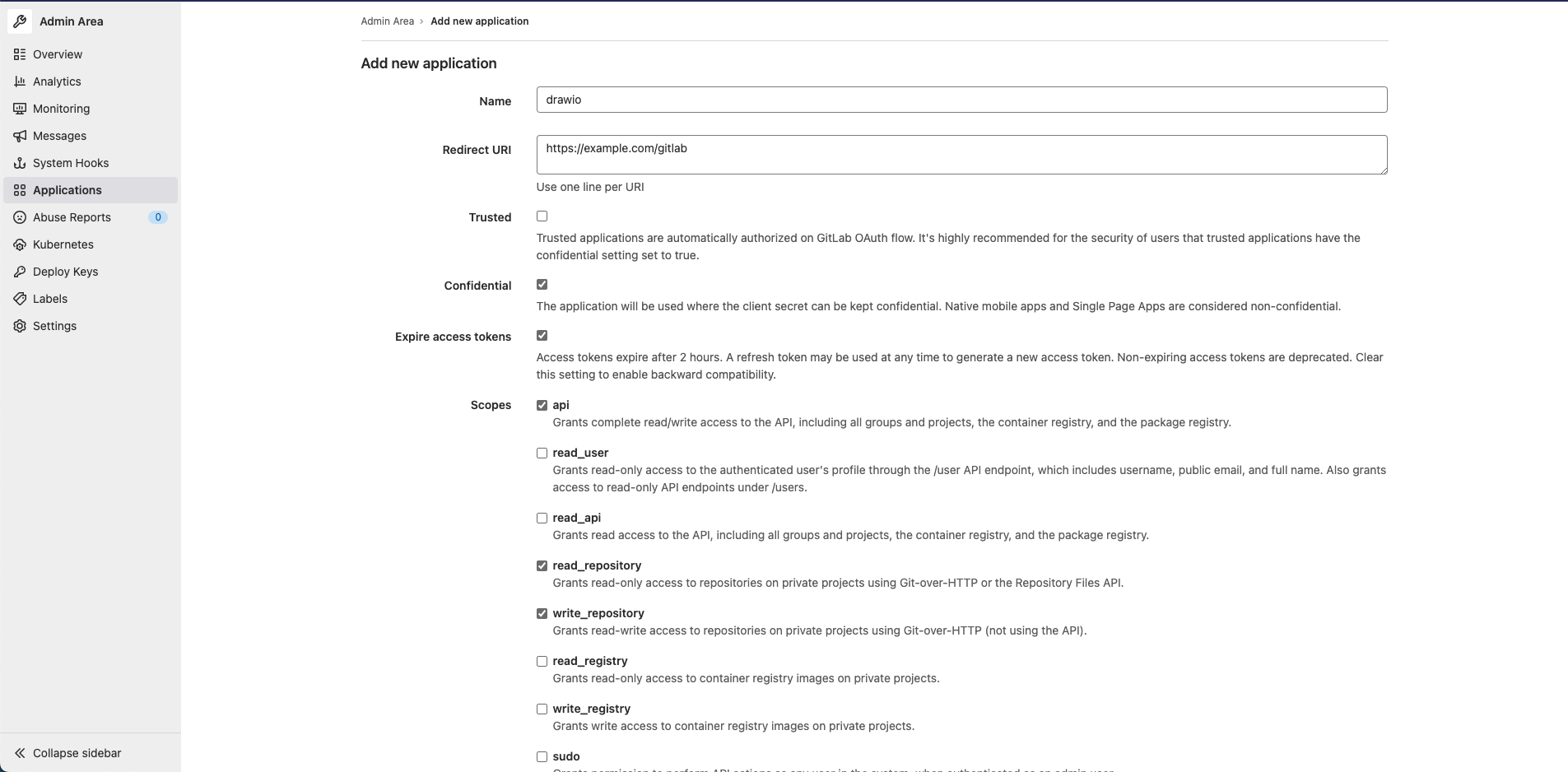

DRAWIO_GITLAB_ID和DRAWIO_GITLAB_SECRET需Gitlab管理员登陆管理后台，通过Admin Area -> Applications -> New application 来添加一个应用。 Redirect URI填写我们自建的draw.io地址加上/gitlab路径，如https://example.com/gitlab。Scopes 需要选中 api read_repository write_repository 这三项。

设置了自建GITLAB相关，还需要设置DRAWIO_CSP_HEADER，否则会有跨域问题不能正常运行，将gitlab.example.com替换为实际地址。

default-src \'self\'; script-src \'self\' \'unsafe-inline\'; connect-src \'self\' https://gitlab.example.com; img-src * data:; media-src * data:; font-src * about:; style-src \'self\' \'unsafe-inline\';

完整启动命令

docker run -d --name=drawio \
  -p 8016:8080 \
  -e DRAWIO_BASE_URL=https://example.com:8716 \
  -e DRAWIO_VIEWER_URL=https://example.com:8716/js/viewer.min.js \
  -e DRAWIO_LIGHTBOX_URL=https://example.com:8716 \
  -e DRAWIO_GITLAB_ID=xxxxxxxxxxxxxxxxxxxxxxxxxx \
  -e DRAWIO_GITLAB_SECRET=xxxxxxxxxxxxxxxxxxxxxxxxxx \
  -e DRAWIO_GITLAB_URL=https://gitlab.example.com \
  -e DRAWIO_CSP_HEADER="default-src \'self\'; script-src \'self\' \'unsafe-inline\'; connect-src \'self\' https://gitlab.example.com; img-src * data:; media-src * data:; font-src * about:; style-src \'self\' \'unsafe-inline\';" \
  jgraph/drawio

然后就可以通过自建的GitLab来存储文件了，其实就是向选中的Repository中提交文件，每次保存就是一次commit。

draw.io的默认文件后缀为.drawio，实际就是xml文件
